地铁支架组对切割工装设备

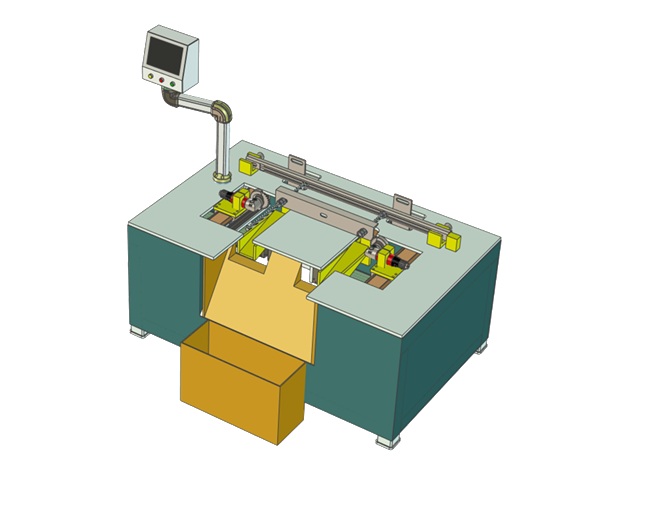

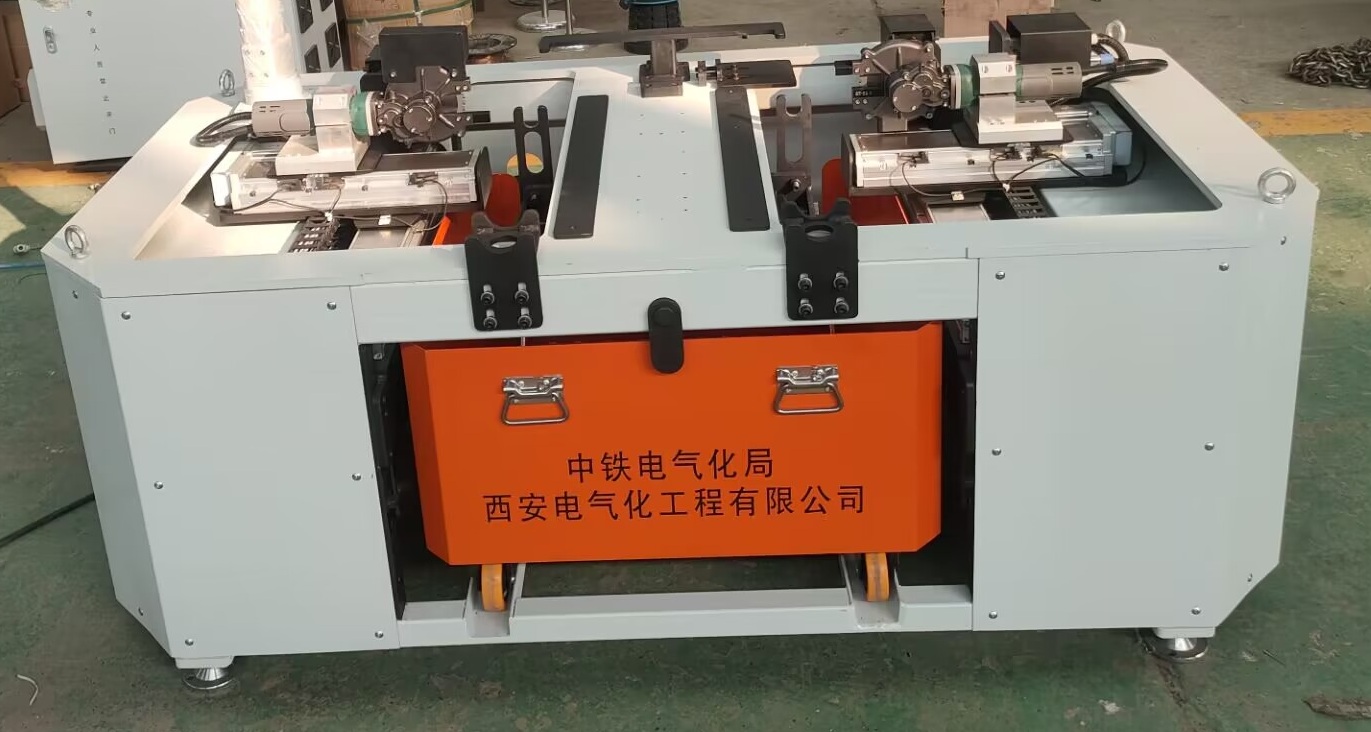

设备主要用于工件的装配和丝杆的切割，通过PLC将程序设定好后，即可重复操作设备到达指定位置，安装好螺母和槽钢后，按下切割机启动按钮，即可对丝杆进行切割。设备骨架由型材焊接而成，结构稳固，行走机构均通过电机带动丝杆或者齿轮，直线滑轨作为导向，定位精度高，通过触摸屏可以控制高精度行走停止。

工作流程：

1.人工上料件1到工作台，放置后即定位位置，

2.将件4丝杆安装到件1底座上，2个丝杆相对底座是分中的，

3.用带长套筒的电动工具安装丝杆的螺丝直到固定到底座上

4.滑台定位到槽钢下边的2个丝母的最下边，然后安装槽钢下边的2个丝母。

5.放置槽钢，然后固定槽钢上边的2个螺母

6.切割机按照设置的参数切割丝杆，丝杆跌落到固定位置收集。
